Обходные коммутаторы

Обходные коммутаторы обеспечивают безаварийную работу сети при использовании в ней различных устройств мониторинга или обеспечения информационной безопасности (например, межсетевых экранов), устанавливаемых в разрывы линий связи (inline-устройств). Работая в нормальном режиме, обходной коммутатор пропускает трафик линии через inline-устройство, но если оно перестанет функционировать, обходной коммутатор автоматически перейдет в режим bypass (то есть перенаправит трафик в обход неработающего inlinе-устройства), благодаря чему передача трафика не будет прервана. Переход в режим bypass может происходить и при сбое в подаче электропитания на обходной коммутатор или по команде системного администратора (чтобы, не нарушая работы линии, удалить из нее inline-устройство, например для проведения его техобслуживания).

Функционал обходного коммутатора, работающего на канальном уровне, компания Cubro реализовала в своих брокерах сетевых пакетов Packetmaster EX. Ниже представлены оптические и электрические обходные коммутаторы CUBRO, работающие на физическом уровне. Брокеры сетевых пакетов и оптические обходные коммутаторы CUBRO поддерживают скорости передачи данных до 100 Гбит/с.



Двухканальный оптический обходной коммутатор для многомодовых каналов 40/100G

Реализован на основе микроэлектромеханических оптических переключателей. В каждом канале задействованы по 16 таких переключателей для коммутации трафика, передаваемого по четырем парам многомодовых волокон. Перенаправление трафика в обход inline-устройства мониторинга или обеспечения информационной безопасности (перевод коммутатора в режим bypass) осуществляется либо вручную — по команде, переданной с использованием протокола SSH или HTTP, либо автоматически — в случае сбоя в подаче электропитания или исчезновения оптического сигнала на выходе inline-устройства. Данный коммутатор оснащен разъемами типа MTP.

Подробнее...


Двухканальный оптический обходной коммутатор для одномодовых каналов 1/10/100G

Реализован на основе микроэлектромеханических оптических переключателей. В каждом канале задействованы по 4 таких переключателя для коммутации трафика, передаваемого по одной паре одномодовых волокон. Перенаправление трафика в обход inline-устройства мониторинга или обеспечения информационной безопасности (перевод коммутатора в режим bypass) осуществляется либо вручную — по команде, переданной с использованием протокола SSH или HTTP, либо автоматически — в случае сбоя в подаче электропитания или исчезновения оптического сигнала на выходе inline-устройства. Этот коммутатор оснащен разъемами типа LC.

Подробнее...

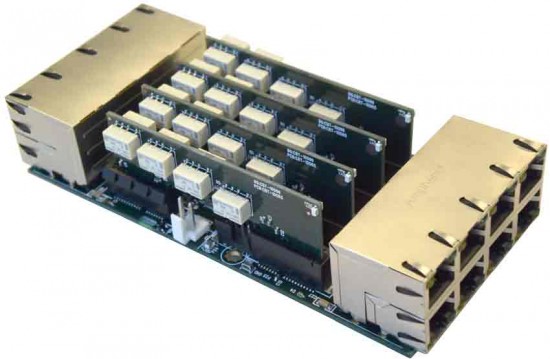

Модульный медный обходной коммутатор

Компактный (62 × 28 × 240 мм) модуль для выполнения функций обходного коммутатора на четырех медных линиях при скорости передачи данных 10, 100 или 1000 Мбит/с. Работает на физическом уровне модели OSI. Полная система коммутации (высотой 1U) включает в себя 6 модулей и поддерживает до 24 линий. Каждый модуль оборудован 32 высококачественными телекоммуникационными реле, гарантирующими очень быструю и надежную коммутацию.

Подробнее...
